测绘知识 | RTK如何进行横断面采集

时间:2022-08-03

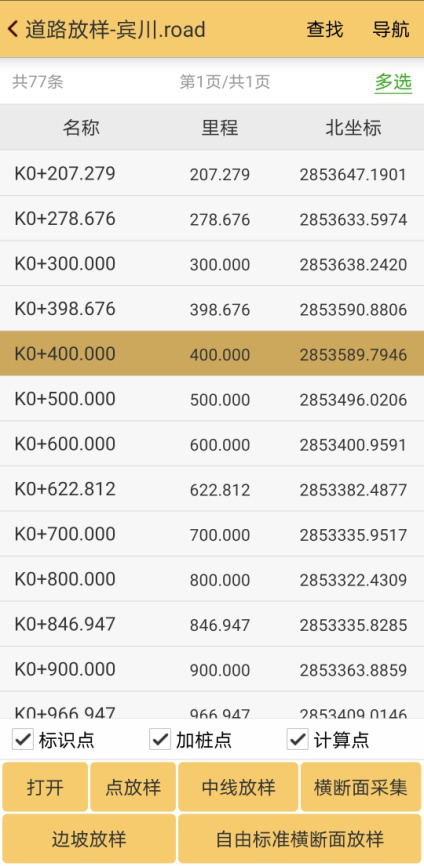

        首先,打开科力达工程之星5.0,进入主菜单界面,点击“测量-道路放样”菜单,在道路放样界面,点击“目标-打开”,打开相应的道路文件,选择相应的中桩里程,图中以400里程为例,点击“横断面采集”。

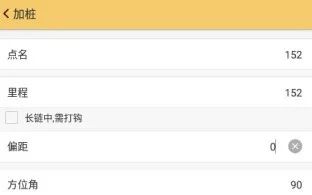

        如果实际工作需要加桩,点击“加桩”输入“点名”、“里程”、“偏距”,然后点击“确定”,重复上一步操作即可。图2


        选择好中桩点之后,进入到横断面采集界面,当“垂距”为“0”,且“里程”显示的数字与放样点的里程一致时,即可按照需要,根据“偏距”显示的数值,采集横断面点。

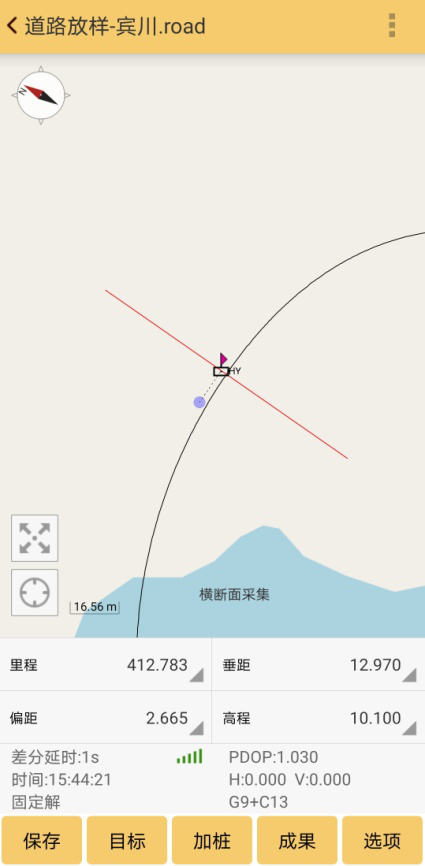

        这里的主要参数有偏距和垂距,偏距是当前点到线路的最近距离,垂距指的是当前点到横断面法线的距离。图3中的红色直线段就是该横断面的法线延长线,可以在选项中进行设置,这样我们就可以非常方便地采集这个横断面上的点。图3

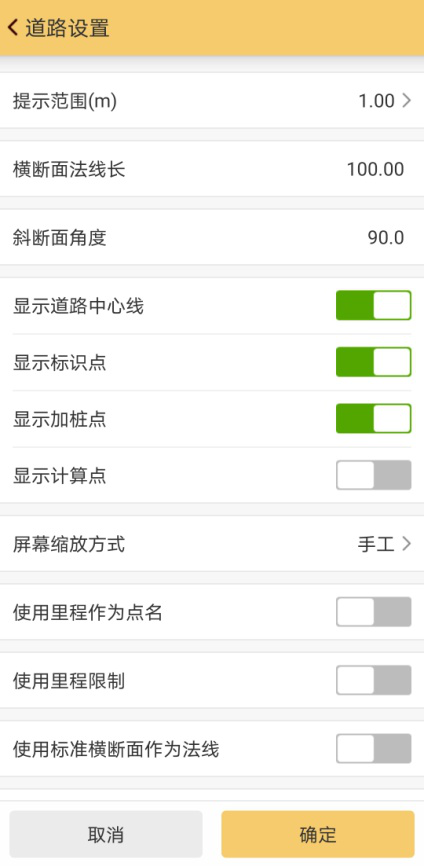

        如果我们要进行线路采集参数设置:点击 “选项”按钮,出现如图4对话框:


       显示设置上,主要是设置工作界面上显示的内容,可以设置道路的标志点和加桩点。横断面法线延长线长度:设         置横断面法线延长线的长度;里程限制:用来设置采集的起始里程和终点里程,如果当前点不在此范围内时,不会计算偏距和里程,会提示不在线路范围内。此功能主要应用在线路弯角比较大的地方,有的时候会把当前点投影到线路转角的另一边,此时可以通过里程限制进行区域选择。

       当图中显示的位置是里程为400米的横断面,点击“保存”,进行该横断面点的采集工作。
